1）

 适用

 范围

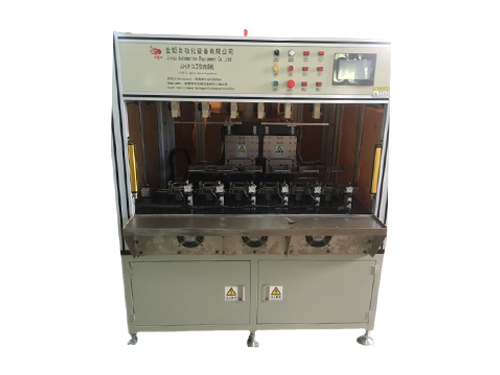

a、绕线机适用于无刷内槽电机定子的绕线;

b、线径范围Φ0.12-0.25mm；

c、铁芯厚度10-25mm；

d、铁芯外圆□78*□78

2）

 特点

a、伺服电机控制，绕线排列整齐；

b、漆包线线头、线尾自动挂线到设计位置，同相绕组中各槽

  之间沿过线槽过线；

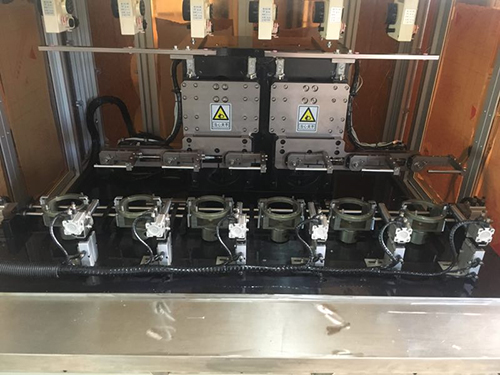

c、六工位绕线，轴间距为180mm；

d、绕线方式：顺时针、逆时针，正反向旋转铁芯。

3）

 产品

合格率

a.绕线后断线、绝缘不良等绕线工序不良率低于0.5%；

b.每相总匝数针孔数小于5个。

4）

设备转速

a.叠厚16mm、骨架单面高度为8.5mm、线径Φ0.16mm、

b.8槽定子，正常运行转速≥750rpm；

5）

 设备

 配置

a、模具采用合金铝材料制作；

b、根据产品尺寸配壹套、赠送壹套工装夹具；

c、提供线嘴备件6根。

张力器参数要求

a、可调节实需张力值；运行使用张力稳定，线无松散/断线

b、张力需求数值为刻度尺可调节；

7）

快速要求

a.设计安装快速装置（如：不仅限于定位销、快速螺栓、定位夹具等）；

b.同一制造商的模具及设备零配件和配件要标准化，必须有互换性，改制的模具及配件与原设备要一致性；

8

 安全

 要求

a、设备符合ROHS要求；设备运行无漏油，无污染环境；

b、设备采用手动、半自动、自动操作方式，设备侧面有防护

  玻璃，正面有人工操作传感器，在手工操作时及时停机

 （不断电）；

c、生产过程中异常，能够立即报警，并采取保护措施，防止

  伤人或损坏设备；

d、有光栅保护，在手工操作时及时停机（不断电），无安全隐患；

9)

开机界面及机台尺寸

a.开机界面显示为东莞市金钜自动化设备有限公司；

b.设备铭牌为东莞市金钜自动化设备有限公司；

c.设备外观和尺寸需符合人机工程学（1300*1200*1600）
